هیوندای، برندی که اغلب با خودروهای باکیفیتش شناخته می‌شود، در زمینه تولید تجهیزات الکتریکی نیز فعالیت گسترده‌ای دارد. کنتاکتورهای هیوندای یکی از محصولات برجسته این شرکت هستند که به دلیل کیفیت بالا و تنوع مدل، در صنایع مختلف کاربرد دارند. این کنتاکتورها برای کنترل مدارهای الکتریکی با جریان بالا طراحی شده‌اند و نصب آسان و ساختار ایمن از ویژگی‌های بارز آن‌هاست. در این مقاله، به بررسی ساختار، انواع و نحوه نصب کنتاکتورهای هیوندای می‌پردازیم تا با این ابزار الکتریکی پرکاربرد بیشتر آشنا شوید.

کنتاکتور هیوندای چیست؟

کنتاکتور هیوندای دستگاهی الکتریکی است که برای قطع و وصل جریان در مدارها استفاده می‌شود. این دستگاه از سه کنتاکت اصلی، یک هسته متحرک و یک هسته ثابت تشکیل شده است. هسته متحرک با حرکت خود، کنتاکت‌ها را باز یا بسته می‌کند و هسته ثابت آن را پشتیبانی می‌کند. این عملکرد از طریق سیم‌پیچ و جریان الکتریکی فعال می‌شود. کنتاکتورها مشابه رله‌ها عمل می‌کنند، اما برای جریان‌های بالاتر مناسب‌ترند و به همین دلیل در سیستم‌های صنعتی کاربرد دارند.

ساختار کنتاکتورهای هیوندای

کنتاکتورهای هیوندای، ساخت کره جنوبی، با رعایت استانداردهای ایمنی طراحی شده‌اند و بر اساس مکانیزم مغناطیسی کار می‌کنند. ساختار آن‌ها به دو بخش خارجی و داخلی تقسیم می‌شود:

این طراحی یکپارچه، عملکرد ایمن و مؤثر کنتاکتور را تضمین می‌کند.

مراحل نصب کنتاکتور سه‌فاز هیوندای

نصب کنتاکتور نیازمند دقت و رعایت ایمنی است. در ادامه، مراحل نصب به‌صورت گام‌به‌گام توضیح داده شده است:

این مراحل تضمین می‌کنند که کنتاکتور به‌درستی نصب شده و ایمن عمل کند.

کاربردهای کنتاکتور هیوندای

کنتاکتورهای هیوندای در نیروگاه‌ها، تابلوهای برق صنعتی، سیستم‌های تهویه مطبوع، کنترل موتورها و پمپ‌ها استفاده می‌شوند. مدل‌های با جریان بالا (مانند 400 آمپر به بالا) بیشتر در پروژه‌های بزرگ مثل پالایشگاه‌ها کاربرد دارند.

انواع کنتاکتورهای هیوندای

هیوندای کنتاکتورهای خود را در سری‌های مختلفی تولید می‌کند:

این تنوع به کاربران امکان انتخاب مدل مناسب برای نیازهایشان را می‌دهد.

نکات کلیدی نصب

ویژگی‌های کنتاکتور هیوندای

کنتاکتورهای جریان (جایگزین نوین برق) با طراحی ایمن و نصب آسان شناخته می‌شوند. کاورهای محافظ در نقاط ورودی سیم‌ها، ایمنی را افزایش داده و دسترسی به محل نصب و جداسازی بوبین را ساده کرده‌اند.

جمع‌بندی

کنتاکتورهای هیوندای با تکنولوژی پیشرفته، طول عمر بالا و نصب آسان، گزینه‌ای ایده‌آل برای صنایع مختلف هستند. تنوع مدل‌ها و رعایت اصول ایمنی، این محصولات را به انتخابی مطمئن برای پروژه‌های الکتریکی تبدیل کرده است. با استفاده از این کنتاکتورها، می‌توانید عملکرد سیستم‌های برقی را بهبود داده و هزینه‌های نگهداری را کاهش دهید. فروشگاه جریان با ارائه این محصولات، به ارتقای کیفیت سیستم‌های الکتریکی کمک می‌کند.

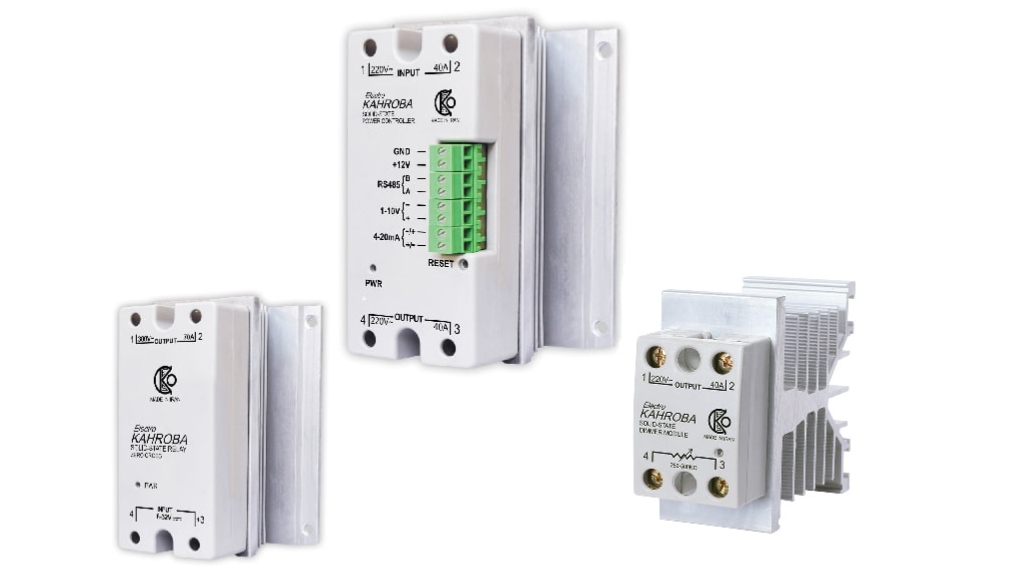

رله‌های حالت جامد (SSR) نوعی کلید الکتریکی هستند که برای روشن و خاموش کردن تجهیزات الکتریکی بدون استفاده از قطعات متحرک مکانیکی به کار می‌روند. این رله‌ها به‌جای استفاده از کنتاکت‌های مکانیکی، از نیمه‌هادی‌ها و دیودهای الکترونیکی استفاده می‌کنند که باعث افزایش طول عمر، دقت و سرعت عملکرد آن‌ها نسبت به رله‌های الکترومکانیکی (EMR) می‌شود. SSRها در دو نوع AC و DC طراحی شده‌اند که هرکدام متناسب با نوع بار الکتریکی کاربرد دارند.

یکی از مهم‌ترین کاربردهای SSRها در کنترل دما با دقت بالا است. این رله‌ها در صنایعی مانند:

موتورهای الکتریکی هنگام راه‌اندازی جریان هجومی بالایی دارند که ممکن است به تجهیزات آسیب بزند. SSRها به دلیل مقاومت بالا در برابر جریان هجومی، برای کنترل موتور در موارد زیر به کار می‌روند:

SSRها در کنترل روشنایی به دلیل سرعت بالا و عدم ایجاد جرقه الکتریکی کاربرد دارند. برخی از موارد استفاده:

در صنایع غذایی، تجهیزات نیاز به چرخه‌های سوئیچینگ مداوم دارند. SSRها در موارد زیر استفاده می‌شوند:

در فرآیندهای تولید پلاستیک، کنترل دقیق دما اهمیت ویژه‌ای دارد. از SSRها در تجهیزات زیر استفاده می‌شود:

در صنعت بسته‌بندی که نیاز به عملکرد سریع و دقیق دارد، SSRها نقش مهمی ایفا می‌کنند و باعث افزایش بهره‌وری تجهیزات بسته‌بندی می‌شوند.

در حوزه پزشکی، SSRها برای کنترل تجهیزات حساس به کار می‌روند:

برای کنترل سیستم‌های گرمایشی و تهویه مطبوع در ساختمان‌ها، از SSRهای سه‌فاز استفاده می‌شود که عملکردی دقیق و بدون استهلاک دارند.

رله‌های حالت جامد مزایای بسیاری دارند، ازجمله:

رله‌های حالت جامد، انتخابی مطمئن و کارآمد برای بسیاری از صنایع هستند و به افزایش بهره‌وری و کاهش هزینه‌های نگهداری کمک می‌کنند. اگر قصد خرید انواع SSR را دارید، می‌توانید با مشاوران فروشگاه جریان تماس بگیرید تا رله‌ای مناسب با نیاز خود انتخاب کنید.

در سیستم‌های الکتریکی، به‌ویژه در برق صنعتی، کنتاکتورها و رله‌های حالت جامد (SSR) دو عنصر کلیدی برای کنترل جریان برق هستند. هر دو این دستگاه‌ها وظیفه قطع و وصل جریان الکتریکی را بر عهده دارند، اما عملکرد، ساختار و کاربرد آن‌ها با یکدیگر متفاوت است. در این مقاله، به بررسی تفاوت‌های این دو قطعه و مزایا و معایب هرکدام پرداخته‌ایم تا بتوانید متناسب با نیاز خود انتخاب بهتری داشته باشید.

کنتاکتور نوعی کلید مغناطیسی است که با دریافت یک جریان الکتریکی کوچک در ورودی، باعث قطع و وصل یک جریان بزرگ‌تر در خروجی می‌شود. این دستگاه تا زمانی که جریان تحریک‌کننده (ورودی) برقرار باشد، مدار را بسته نگه می‌دارد و به محض قطع جریان ورودی، خاموش می‌شود.

کنتاکتورها بیشتر در مدارهای قدرت مورد استفاده قرار می‌گیرند، یعنی در جاهایی که نیاز به کنترل جریان‌های بالا وجود دارد. این دستگاه‌ها در بسیاری از تجهیزات صنعتی مانند موتورهای الکتریکی، سیستم‌های گرمایشی و سرمایشی، تابلوهای برق صنعتی و ماشین‌آلات سنگین به کار گرفته می‌شوند.

SSR یا رله حالت جامد نوعی رله الکترونیکی است که بر خلاف کنتاکتور، هیچ قطعه مکانیکی متحرکی ندارد. این رله با استفاده از نیمه‌هادی‌ها (مانند ترانزیستورها و تریستورها) عمل قطع و وصل مدار را انجام می‌دهد.

از آنجایی که SSR قطعات متحرک ندارد، سرعت عملکرد آن بالاتر است، طول عمر بیشتری دارد و کاملاً بی‌صدا عمل می‌کند. همچنین، این رله در هنگام سوئیچینگ جرقه تولید نمی‌کند و بنابراین از نظر ایمنی در محیط‌های حساس، گزینه مناسبی محسوب می‌شود.

SSR در صنایعی مانند کنترل سرعت موتور، تجهیزات پزشکی، نورپردازی، صنعت پلاستیک، بسته‌بندی، تهویه مطبوع و سیستم‌های کنترل دما کاربرد گسترده‌ای دارد.

برای انتخاب میان این دو دستگاه، لازم است که تفاوت‌های کلیدی آن‌ها را بررسی کنیم:

SSR در مقایسه با کنتاکتور، ابعاد کوچک‌تر و وزن کمتری دارد. بنابراین، اگر در یک مدار فضای محدودی در اختیار دارید، SSR گزینه بهتری خواهد بود.

کنتاکتورها هنگام قطع و وصل جریان، صدایی مشابه کلیک ایجاد می‌کنند، در حالی که SSR کاملاً بی‌صدا عمل می‌کند. بنابراین، در محیط‌هایی که کاهش نویز اهمیت دارد، SSR انتخاب بهتری است.

یکی از معایب کنتاکتور، تولید جرقه هنگام کلیدزنی است که می‌تواند در محیط‌های صنعتی، خطر آتش‌سوزی ایجاد کند. اما SSR جرقه تولید نمی‌کند و از این جهت ایمنی بیشتری دارد.

کنتاکتورها معمولاً فقط با ولتاژ AC کار می‌کنند، در حالی که SSR می‌تواند هم با ولتاژ AC و هم با سیگنال جریان DC تغذیه شود. این ویژگی انعطاف‌پذیری بیشتری برای استفاده در سیستم‌های مختلف ایجاد می‌کند.

SSR به دلیل فناوری پیشرفته‌تر، قیمت بالاتری نسبت به کنتاکتور دارد. بنابراین، اگر هزینه برای شما اهمیت دارد، کنتاکتور گزینه مقرون‌به‌صرفه‌تری خواهد بود. اما اگر طول عمر بالا و نیاز به تعمیر و نگهداری کمتر را در نظر بگیریم، SSR در بلندمدت هزینه‌های کمتری خواهد داشت.

بیشتر کنتاکتورها سه‌فاز هستند و مدل‌های تک‌فاز آن‌ها کمتر یافت می‌شود. اما SSR هم در مدل‌های تک‌فاز و هم سه‌فاز در دسترس است و می‌تواند برای کاربردهای متنوع‌تری مورد استفاده قرار گیرد.

SSR در مقایسه با کنتاکتور، گرمای کمتری تولید می‌کند. این ویژگی باعث می‌شود که در سیستم‌هایی که نیاز به کاهش گرمای اضافی دارند، گزینه مناسب‌تری باشد.

انتخاب بین کنتاکتور و SSR بستگی به نیاز شما دارد. اگر به دنبال یک راهکار مقرون‌به‌صرفه برای کنترل موتورهای الکتریکی و مدارهای قدرت هستید، کنتاکتور گزینه مناسبی خواهد بود. اما اگر سرعت عملکرد، ایمنی بالا، بی‌صدا بودن و عمر طولانی‌تر برای شما اولویت دارد، SSR انتخاب بهتری است.

کاربردهای پیشنهادی برای هر یک:

✅ کنتاکتور: مناسب برای موتورهای صنعتی، تابلوهای برق، سیستم‌های گرمایشی و سرمایشی

✅ SSR: مناسب برای تجهیزات پزشکی، نورپردازی، کنترل دما، سیستم‌های الکترونیکی حساس

در نهایت، با بررسی نیاز خود و ویژگی‌های هر یک از این دستگاه‌ها، می‌توانید تصمیم بهتری برای انتخاب بین کنتاکتور و SSR بگیرید.

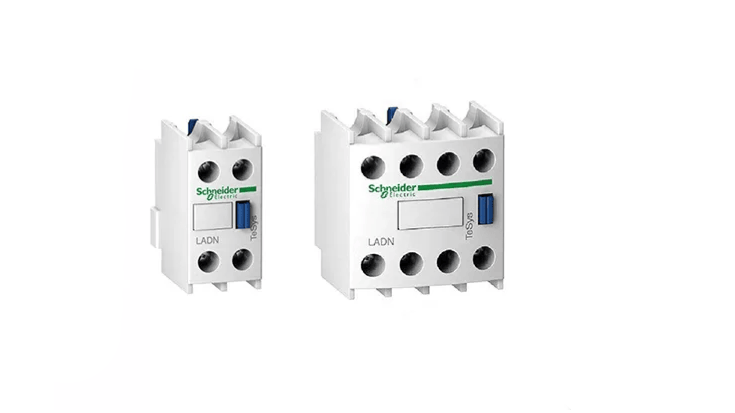

کنتاکتور کمکی: نقش و کاربرد آن در مدارهای الکتریکی

کنتاکتور کمکی یکی از اجزای مهم در مدارهای الکتریکی و صنعتی است که برای کنترل، حفاظت و تسهیل عملکرد سیستم‌های برقی مورد استفاده قرار می‌گیرد. این قطعه به‌عنوان یک رابط کنترلی، امکان سوئیچینگ بارهای الکتریکی را بدون نیاز به مداخله مستقیم اپراتور فراهم می‌کند. در این مقاله، به بررسی عملکرد، انواع، کاربردها و مزایای کنتاکتورهای کمکی می‌پردازیم.

کنتاکتور کمکی یک نوع کلید الکترومغناطیسی است که همراه با کنتاکتور اصلی در مدارها استفاده می‌شود. وظیفه اصلی این قطعه، ارسال سیگنال‌های کنترلی به سایر اجزای سیستم و افزایش قابلیت اطمینان در عملکرد مدارهای فرمان و قدرت است. کنتاکتورهای کمکی معمولاً دارای تیغه‌های کمکی باز (NO) یا بسته (NC) هستند که بسته به نیاز مدار، تغییر وضعیت می‌دهند.

عملکرد کنتاکتور کمکی بر اساس اصل الکترومغناطیس است. با فعال شدن بوبین کنتاکتور اصلی، هسته آهنی داخل آن به حرکت درآمده و باعث تغییر وضعیت تیغه‌های کمکی می‌شود. این تغییر وضعیت می‌تواند برای ارسال فرمان به تجهیزات دیگر، اعلام وضعیت مدار یا ایجاد تاخیرهای کنترلی مورد استفاده قرار گیرد.

کنتاکتورهای کمکی بر اساس طراحی و عملکرد به دسته‌های مختلفی تقسیم می‌شوند:

کنتاکتورهای کمکی در صنایع مختلفی کاربرد دارند، از جمله:

کنتاکتورهای کمکی و رله‌ها عملکرد مشابهی دارند اما تفاوت‌هایی نیز بین آن‌ها وجود دارد. رله‌ها معمولاً برای جریان‌های کم و در مدارهای فرمان استفاده می‌شوند، درحالی‌که کنتاکتورهای کمکی می‌توانند جریان‌های بالاتری را مدیریت کنند و معمولاً در کنار کنتاکتورهای قدرتی به‌کار می‌روند.

برای انتخاب کنتاکتور کمکی مناسب، باید موارد زیر را در نظر گرفت:

کنتاکتورهای کمکی اجزای حیاتی در مدارهای الکتریکی هستند که با بهبود عملکرد مدارهای کنترلی، نقش مهمی در ایمنی و بهره‌وری سیستم‌های برقی ایفا می‌کنند. انتخاب صحیح و استفاده بهینه از این تجهیزات، می‌تواند موجب افزایش عمر مفید تجهیزات الکتریکی و کاهش هزینه‌های نگهداری شود.

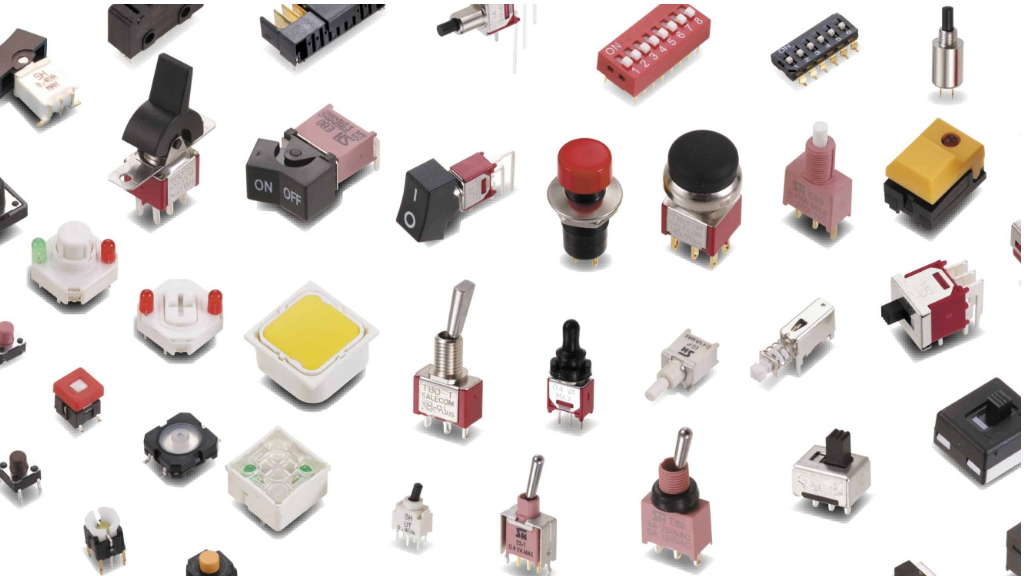

اگر با طراحی یا مونتاژ تابلوهای الکتریکی سر و کار داشته باشید، یا حتی فقط از نقشه‌های الکتریکی استفاده کرده باشید، حتماً می‌دانید که کلیدهای برق صنعتی بخش جدانشدنی هر مدار الکتریکی هستند.

این کلیدها نقش‌های مختلفی دارند؛ بعضی از آن‌ها برای کنترل دستی مدار استفاده می‌شوند، برخی دیگر از راه دور عمل می‌کنند و بعضی هم برای حفاظت از مدار در برابر مشکلاتی مثل اتصال کوتاه، اضافه‌جریان و برق‌گرفتگی طراحی شده‌اند. در ادامه، نگاهی به انواع این کلیدها و کاربردهای آن‌ها می‌اندازیم.

کلیدهای برق صنعتی را می‌توان به چهار گروه اصلی تقسیم کرد:

در ادامه، برخی از رایج‌ترین انواع این کلیدها را بررسی می‌کنیم.

این کلید از یک تیغه متحرک و یک شیار ثابت تشکیل شده است. با قرار گرفتن تیغه درون شیار، مدار بسته می‌شود. این نوع کلید معمولاً به‌عنوان کلید اصلی مدارها استفاده می‌شود و در مدل‌های مختلفی مانند یک‌پل، دوپل و سه‌پل موجود است.

این کلید که به "کلید سلکتوری" هم معروف است، برای تغییر بین حالت‌های مختلف یک مدار به کار می‌رود. برخی از مدل‌های آن فقط دو وضعیت روشن و خاموش دارند، اما در مدل‌های پیچیده‌تر، می‌توان بین چندین حالت مختلف جابجا شد. از این کلید در راه‌اندازی موتورهای چند‌دور، سیستم‌های روشنایی و هیترهای صنعتی استفاده می‌شود.

این کلید در مدارهای فرمان استفاده می‌شود. پوش باتن‌ها در دو مدل ساخته می‌شوند:

از این کلیدها معمولاً برای کنترل کنتاکتورها و روشن یا خاموش کردن تجهیزات صنعتی استفاده می‌شود.

این کلیدها برای مواقعی طراحی شده‌اند که نیاز به قطع سریع مدار و توقف فوری دستگاه وجود دارد. پس از فشردن کلید، در حالت باز قفل می‌شود و برای بازگشت به وضعیت اولیه باید آن را چرخاند.

یک کلید دوحالته ساده که برای قطع و وصل مدارهای الکتریکی کاربرد دارد. این کلید معمولاً برای مدارهای کم‌جریان استفاده می‌شود و روی تابلوهای برق یا بدنه دستگاه‌ها نصب می‌شود.

عملکرد این کلید مشابه کلید صفر و یک است اما طراحی آن به گونه‌ای است که کار با آن راحت‌تر است. به دلیل ساختار فلزی، مقاومت بالایی در برابر شرایط سخت محیطی دارد.

کنتاکتور یکی از پرکاربردترین کلیدهای صنعتی است که در مدارهای قدرت و فرمان استفاده می‌شود. این تجهیز به‌صورت الکتریکی کنترل می‌شود و می‌تواند جریان‌های بالا را بدون نیاز به دخالت مستقیم اپراتور قطع و وصل کند.

اجزای اصلی کنتاکتور:

کنتاکتور در مدل‌های مختلف AC و DC ساخته می‌شود و بسته به کاربرد، می‌تواند شامل کنتاکت‌های کمکی نیز باشد.

رله‌ها نیز مانند کنتاکتورها وظیفه کنترل مدار را دارند اما معمولاً برای جریان‌های پایین‌تر و در مدارهای فرمان به کار می‌روند. برخی از انواع رایج رله‌ها عبارت‌اند از:

کلیدهای برق صنعتی تنوع بالایی دارند و هرکدام برای هدف خاصی طراحی شده‌اند. برخی برای کنترل دستی، برخی برای قطع و وصل خودکار و بعضی هم برای حفاظت از مدار به کار می‌روند. انتخاب نوع مناسب بستگی به شرایط مدار و نیازهای سیستم دارد.

مقدمه

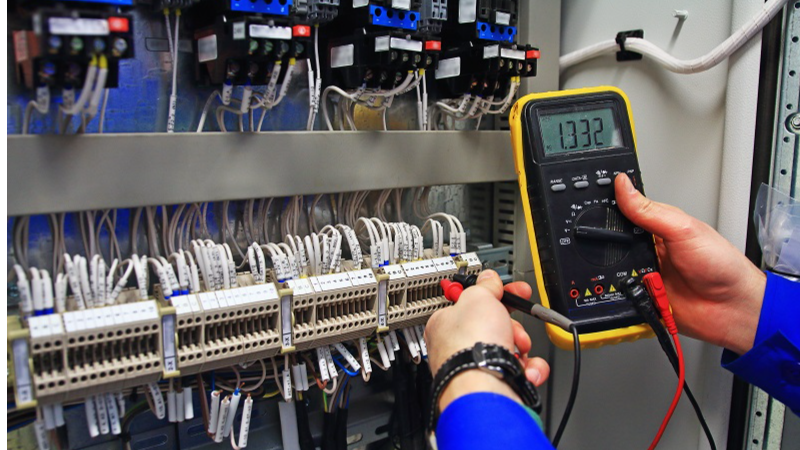

سیستم‌های الکتریکی صنعتی و ساختمانی نقش اساسی در تأمین برق برای کاربردهای مختلف ایفا می‌کنند، اما تفاوت‌های عمده‌ای در طراحی، عملکرد، ایمنی و نگهداری آن‌ها وجود دارد. سیستم‌های صنعتی به دلیل نیاز به توان بالاتر و کنترل پیچیده‌تر، دارای تجهیزات تخصصی‌تر و استانداردهای ایمنی سخت‌گیرانه‌تری هستند. در مقابل، سیستم‌های برق ساختمان با تمرکز بر ایمنی کاربران، بهره‌وری انرژی و سادگی در طراحی، برای مصارف روزمره بهینه شده‌اند. در این مقاله، تفاوت‌های کلیدی بین این دو نوع سیستم بررسی شده و فناوری‌های نوظهور در هر دو بخش مورد بحث قرار می‌گیرد.

سیستم‌های الکتریکی صنعتی به گونه‌ای طراحی شده‌اند که توان مورد نیاز ماشین‌آلات و تجهیزات سنگین را تأمین کنند. اجزای کلیدی این سیستم‌ها شامل موارد زیر است:

در ساختمان‌ها، سیستم‌های الکتریکی بر ایمنی، راحتی و بهره‌وری تمرکز دارند. اجزای کلیدی عبارتند از:

برای سیستم‌های الکتریکی ساختمان، قوانین ایمنی بر جلوگیری از آتش‌سوزی الکتریکی، برق‌گرفتگی و اتصال کوتاه تمرکز دارند. کد ملی برق (NEC) دستورالعمل‌هایی را برای نصب ایمن تأسیسات الکتریکی در محیط‌های مسکونی، تجاری و صنعتی ارائه می‌دهد.

سیستم‌های صنعتی معمولاً مصرف برق بسیار بالاتری دارند، بنابراین بهره‌وری انرژی برای کاهش هزینه‌های عملیاتی اهمیت ویژه‌ای دارد. فناوری‌هایی مانند درایوهای فرکانس متغیر، تصحیح ضریب توان و سیستم‌های مدیریت انرژی معمولاً در شبکه‌های صنعتی استفاده می‌شوند. در مقابل، سیستم‌های ساختمانی بر کاهش مصرف از طریق روشنایی کارآمد، تهویه مطبوع بهینه و لوازم کم‌مصرف تمرکز دارند.

شیوه‌های تعمیر و نگهداری در سیستم‌های صنعتی به دلیل مقیاس و پیچیدگی بیشتر، گسترده‌تر از سیستم‌های ساختمانی است.

تحولات فناوری در هر دو بخش صنعتی و ساختمانی، بهره‌وری انرژی و قابلیت‌های سیستم‌ها را بهبود داده است.

تفاوت‌های اساسی بین سیستم‌های الکتریکی صنعتی و ساختمانی ناشی از نیازهای توان، پیچیدگی تجهیزات و استانداردهای ایمنی است. سیستم‌های صنعتی برای تأمین برق ماشین‌آلات سنگین طراحی شده‌اند و نیاز به استراتژی‌های خاصی برای بهره‌وری و ایمنی دارند، در حالی که سیستم‌های ساختمانی بیشتر بر مصرف بهینه انرژی، راحتی و ایمنی کاربران متمرکزند. با پیشرفت فناوری، هر دو بخش در حال حرکت به سمت سیستم‌های هوشمندتر و کارآمدتر هستند.
